Our Products > Cord End Sleeves

Cord End Sleeves - Insulation

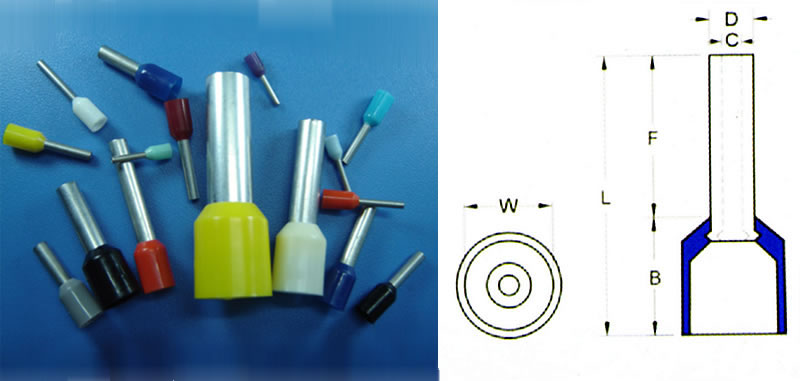

－ View Enlargement －
  • Terminal Body: Copper (端子材質: 紅銅)
  • Plating: Tin(表面處理: 鍍錫)
  • Insulation: Nylon (護套材質: 尼龍)

Model No. Wire Range mm2/Awg
適用電線 		Dimension(mm/inch)主要尺寸 COLOR SYSTEM Q’TY BOX
包裝量
L F B C W T1 D T(法系) W(德系) DIN
CE002506
0.25(26)
 10.0(.394) 6.0(.236) 4.0(.157) 0.75(.029) 1.9(.075) 0.15 1.1(.043) Violet Lightbule
1000
CE002508
0.25(26)
 12.0(.472) 8.0(.315) 4.0(.157) 0.75(.029) 1.9(.075) 0.15 1.1(.043) Violet Lightbule
1000
CE003406
0.34(24)
 10.0(.394) 6.0(.236) 4.0(.157) 0.8(.031) 1.9(.075) 0.15 1.1(.043) Pink Turquoise
1000
CE003408
0.34(24)
 12.0(.472) 8.0(.315) 4.0(.157) 0.8(.031) 1.9(.075) 0.15 1.1(.043) Pink Turquoise
1000
CE005006
0.5(22)
 12.0(.472) 6.0(.236) 6.0(.236) 1.0(.039) 2.6(.102) 0.15 1.3(.051) White Orange White
1000
CE005008
0.5(22)
 14.0(.551) 8.0(.315) 6.0(.236) 1.0(.039) 2.6(.102) 0.15 1.3(.051) White Orange White
1000
CE005010
0.5(22)
 16.0(.630) 10.0(.394) 6.0(.236) 1.0(.039) 2.6(.102) 0.15 1.3(.051) White Orange White
1000
CE007506
0.75(20)
 12.0(.472) 6.0(.236) 6.0(.236) 1.2(.047) 2.8(.110) 0.15 1.5(.059) Bule White Gray
1000
CE007508
0.75(20)
 14.0(.551) 8.0(.315) 6.0(.236) 1.2(.047) 2.8(.110) 0.15 1.5(.059) Bule White Gray
1000
CE007510
0.75(20)
 16.0(.630) 10.0(.394) 6.0(.236) 1.2(.047) 2.8(.110) 0.15 1.5(.059) Bule White Gray
1000
CE007512
0.75(20)
 18.0(.709) 12.0(.472) 6.0(.236) 1.2(.047) 2.8(.110) 0.15 1.5(.059) Bule White Gray
1000
CE010006
1.0(18)
 12.0(.472) 6.0(.236) 6.0(.236) 1.4(.055) 3.0(.118) 0.15 1.7(.067) Red Yellow Red
1000
CE010008
1.0(18)
 14.0(.551) 8.0(.315) 6.0(.236) 1.4(.055) 3.0(.118) 0.15 1.7(.067) Red Yellow Red
1000
CE010010
1.0(18)
 16.0(.630) 10.0(.394) 6.0(.236) 1.4(.055) 3.0(.118) 0.15 1.7(.067) Red Yellow Red
1000
CE010012
1.0(18)
 18.0(.709) 12.0(.472) 6.0(.236) 1.4(.055) 3.0(.118) 0.15 1.7(.067) Red Yellow Red
1000
CE015008
1.5(16)
 14.0(.551) 8.0(.315) 6.0(.236) 1.7(.067) 3.5(.138) 0.15 2.0(.079) Black Red Black
1000
CE015010
1.5(16)
 16.0(.630) 10.0(.394) 6.0(.236) 1.7(.067) 3.5(.138) 0.15 2.0(.079) Black Red Black
1000
CE015012
1.5(16)
 18.0(.709) 12.0(.472) 6.0(.236) 1.7(.067) 3.5(.138) 0.15 2.0(.079) Black Red Black
1000
CE015018
1.5(16)
 24.0(.945) 18.0(.709) 6.0(.236) 1.7(.067) 3.5(.138) 0.15 2.0(.079) Black Red Black
1000
CE025008
2.5(14)
 14.0(.551) 8.0(.315) 6.0(.236) 2.2(.087) 4.2(.165) 0.2 2.6(.102) Gray Bule Bule
1000
CE025010
2.5(14)
 16.0(.630) 10.0(.394) 6.0(.236) 2.2(.087) 4.2(.165) 0.2 2.6(.102) Gray Bule Bule
1000
CE025012
2.5(14)
 18.0(.709) 12.0(.472) 6.0(.236) 2.2(.087) 4.2(.165) 0.2 2.6(.102) Gray Bule Bule
1000
CE025018
2.5(14)
 24.0(.945) 18.0(.709) 6.0(.236) 2.2(.087) 4.2(.165) 0.2 2.6(.102) Gray Bule Bule
1000
CE040010
4.0(12)
 19.0(.748) 10.0(.394) 9.0(.354) 2.8(.110) 4.8(.189) 0.2 3.2(.126) Orange Gray Gray
1000
CE040012
4.0(12)
 20.0(.787) 12.0(.472) 8.0(.315) 2.8(.110) 4.8(.189) 0.2 3.2(.126) Orange Gray Gray
1000
CE040018
4.0(12)
 26.0(1.023) 18.0(.709) 8.0(.315) 2.8(.110) 4.8(.189) 0.2 3.2(.126) Orange Gray Gray
1000
CE060012
6.0(10)
 20.0(.787) 12.0(.472) 8.0(.315) 3.5(.138) 6.3(.248) 0.20 3.9(.154) Green Black Yellow
1000
CE060018
6.0(10)
 26.0(1.0234) 18.0(.709) 8.0(.315) 3.5(.138) 6.3(.248) 0.20 3.9(.154) Green Black Yellow
1000
CE100012
10.0(8)
 22.0(.866) 12.0(.472) 10.0(.393) 4.5(.177) 7.6(.299) 0.20 4.9(.193) Brown Ivory Red
500
CE100018
10.0(8)
 28.0(1.102) 18.0(.709) 10.0(.393) 4.5(.177) 7.6(.299) 0.20 4.9(.193) Brown Ivory Red
500
CE160012
16.0(6)
 24.0(.945) 12.0(.472) 12.0(.472) 5.8(.228) 8.8(.346) 0.20 6.2(.244) Ivory Green Bule
500
CE160018
16.0(6)
 28.0(1.102) 18.0(.709) 10.0(.393) 5.8(.228) 8.8(.346) 0.20 6.2(.244) Ivory Green Bule
500
CE250016
25.0(4)
 28.0(1.102) 16.0(.630) 12.0(.472) 7.3(.287) 11.2(.441) 0.20 7.9(.311) Black Brown Yellow
500
CE250018
25.0(4)
 35.0(1.378) 16.0(.630) 9.0(.354) 7.3(.287) 11.2(.441) 0.20 7.9(.311) Black Brown Yellow
500
CE350016
35.0(2)
 30.0(1.181) 16.0(.630) 14.0(.551) 8.3(.327) 12.7(.500) 0.20 837(.343) Red Beige Red
250
CE350018
35.0(2)
 32.0(1.260) 18.0(.709) 14.0(.551) 8.3(.327) 12.7(.500) 0.20 837(.343) Red Beige Red
250
CE350025
35.0(2)
 39.0(1.535) 25.0(.984) 14.0(.551) 8.3(.327) 12.7(.500) 0.20 837(.343) Red Beige Red
250
CE500020
50.0(1/0)
 36.0(1.417) 20.0(.787) 16.0(.630) 10.3(.406) 15.0(.591) 0.30 10.9(.429) Blue Olive Bule
100
CE500025
50.0(1/0)
 40.0(1.575) 25.0(.984) 15.0(.591) 10.3(.406) 15.0(.591) 0.30 10.9(.429) Blue Olive Bule
100
CE700021
70.0(2/0)
 37.0(1.457) 21.0(.827) 16.0(.630) 13.5(.531) 16.0(.630) 0.40 14.3(.563) Yellow
100
CE950025
95.0(3/0)
 44.0(1.732) 25.0(.984) 19.0(.748) 14.7(.579) 18.0(.709) 0.40 15.6(.614) Red
50
CE120027
120.0(4/0)
 48.0(1.889) 27.0(1.063) 21.0(.837) 16.7(.657) 20.0(.787) 0.45 17.7(.697) Bule
50
CE150032
150.0(250/300MCM)
 58.0(2.283) 32.0(1.260) 26.0(1.024) 19.5(.768) 23.0(.906) 0.50 20.6(.811) Yellow
50
