Our Products > Ring Terminals-Din46234

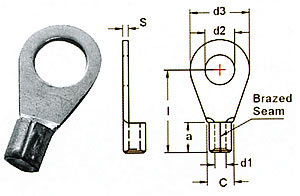

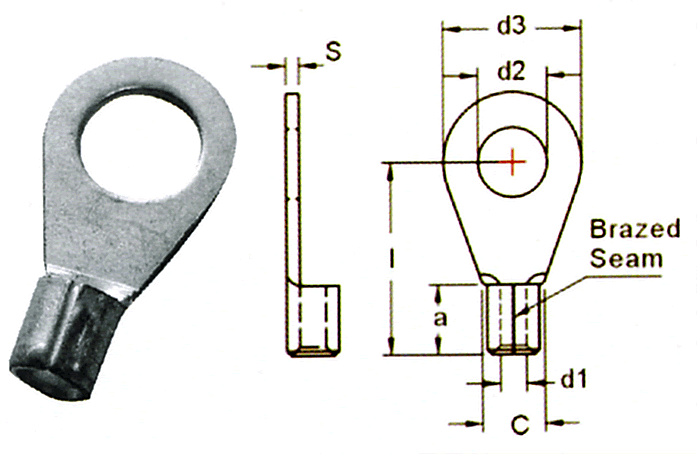

Ring Terminals-Non-Insulated
－ View Enlargement －
  • Maximum Electric Current: (最大電流)
    1/0AWG / 60mm²: 215A
    2/0AWG / 70mm²: 235A
    3/0AWG / 80mm²: 255A
    4/0AWG / 100mm²: 300A
  • Terminal Body: Copper (端子材質: 紫銅)
  • Plating: Tin(表面處理: 鍍錫)

Model No. Wire Range mm²/Awg
適用電線 		螺栓規格 Dimension(mm/inch)主要尺寸 Q’TY BOX 包裝量
stud size d2 d3 I a c d1 s
DR8-95NB
95mm²
3/0 AWG
 5/16 8.4(.330) 24.0(.944) 42.0(1.653) 20.0(.787) 23.0(.905) 15.0(.590) 2.5(.098)
200
DR10-95NB
95mm²
3/0 AWG
 3/8 10.5(.413) 24.0(.944) 42.0(1.653) 20.0(.787) 23.0(.905) 15.0(.590) 2.5(.098)
200
DR12-95NB
95mm²
3/0 AWG
 1/2 13.0(.511) 24.0(.944) 42.0(1.653) 20.0(.787) 23.0(.905) 15.0(.590) 2.5(.098)
200
DR16-95NB
95mm²
3/0 AWG
 5/8 17.0(.669) 28.0(1.102) 44.0(1.732) 20.0(.787) 23.0(.905) 15.0(.590) 2.5(.098)
200
DR18-95NB
95mm²
3/0 AWG
 23/32 19.0(.748) 28.0(1.102) 44.0(1.732) 20.0(.787) 23.0(.905) 15.0(.590) 2.5(.098)
200
DR8-120NB
120mm²
4/0 AWG
 5/16 8.4(.330) 24.0(.944) 44.0(1.732) 22.0(.866) 24.0(.944) 16.5(.649) 3.0(.118)
100
DR10-120NB
120mm²
4/0 AWG
 3/8 10.5(.413) 24.0(.944) 44.0(1.732) 22.0(.866) 24.0(.944) 16.5(.649) 3.0(.118)
100
DR12-120NB
120mm²
4/0 AWG
 1/2 13.0(.511) 24.0(.944) 44.0(1.732) 22.0(.866) 24.0(.944) 16.5(.649) 3.0(.118)
100
DR16-120NB
120mm²
4/0 AWG
 5/18 17.0(.669) 28.0(1.102) 48.0(1.889) 22.0(.866) 24.0(.944) 16.5(.649) 3.0(.118)
100
DR10-150NB
150mm²
250/300 AWG
 3/8 10.5(.413) 30.0(1.181) 50.0(1.968) 24.0(.944) 28.0(1.102) 19.0(.748) 3.2(.125)
100
DR12-150NB
150mm²
250/300 AWG
 1/2 13.0(.511) 30.0(1.181) 50.0(1.968) 24.0(.944) 28.0(1.102) 19.0(.748) 3.2(.125)
100
DR16-150NB
150mm²
250/300 AWG
 5/18 17.0(.669) 30.0(1.181) 50.0(1.968) 24.0(.944) 28.0(1.102) 19.0(.748) 3.2(.125)
100
DR10-185NB
185mm²
300/350 AWG
 3/8 10.5(.413) 36.0(1.417) 50.0(1.968) 28.0(1.102) 33.0(1.299) 21.0(.826) 3.5(.137)
50
DR12-185NB
185mm²
300/350 AWG
 1/2 13.0(.511) 36.0(1.417) 50.0(1.968) 28.0(1.102) 33.0(1.299) 21.0(.826) 3.5(.137)
50
DR16-185NB
185mm²
300/350 AWG
 5/8 17.0(.669) 36.0(1.417) 50.0(1.968) 28.0(1.102) 33.0(1.299) 21.0(.826) 3.5(.137)
50
DR10-240NB
240mm²
350/400 AWG
 3/8 10.5(.413) 38.0(1.496) 56.0(2.204) 32.0(1.259) 36.0(1.417) 23.5(.925) 4.0(.157)
10
DR12-240NB
240mm²
350/400 AWG
 1/2 13.0(.511) 38.0(1.496) 56.0(2.204) 32.0(1.259) 36.0(1.417) 23.5(.925) 4.0(.157)
10
DR16-240NB
240mm²
350/400 AWG
 5/8 17.0(.669) 38.0(1.496) 56.0(2.204) 32.0(1.259) 36.0(1.417) 23.5(.925) 4.0(.157)
10
