Our Products > Ring Terminals-Din46234

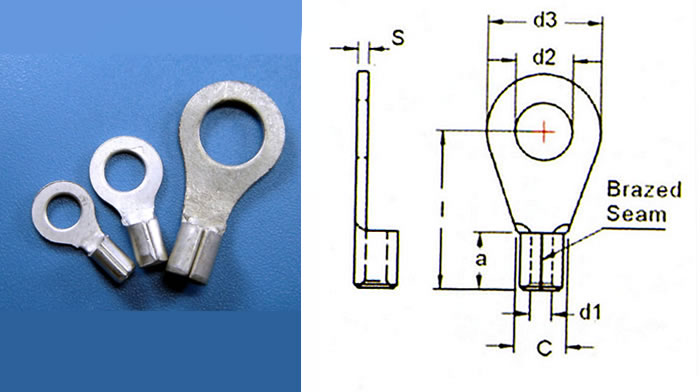

Ring Terminals-Non-Insulated
－ View Enlargement －
  • Maximum Electric Current: (最大電流)
    22-16AWG / 0.5-1.5mm²: 19A
    16-14AWG / 1.5-2.5mm²: 27A
    12-10AWG / 4-6mm²: 48A
  • Terminal Body: Copper (端子材質: 紫銅)
  • Plating: Tin(表面處理: 鍍錫)

Model No. Wire Range mm²/Awg
適用電線 		螺栓規格 Dimension(mm/inch)主要尺寸 Q’TY BOX 包裝量
stud size d2 d3 I a c d1 s
DR2.5-1NB
0.5-1.5 mm²
22-16 AWG
 #2 2.7(106) 6.0(.236) 11.0(.433) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000
DR3-1NB
0.5-1.5 mm²
22-16 AWG
 #4 3.2(.125) 6.0(.236) 11.0(.433) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000
DR3.5-1NB
0.5-1.5 mm²
22-16 AWG
 #6 3.7(.145) 6.0(.236) 11.0(.433) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000
DRS4-1NB
0.5-1.5 mm²
22-16 AWG
 #8 4.3(.169) 7.0(.275) 11.5(.452) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000
DR4-1NB
0.5-1.5 mm²
22-16 AWG
 #8 4.3(.169) 8.0(.314) 12.0(.472) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000
DRS5-1NB
0.5-1.5 mm²
22-16 AWG
 #10 5.3(.208) 8.0(.314) 12.5(.492) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000
DR5-1NB
0.5-1.5 mm²
22-16 AWG
 #10 5.3(.208) 10.0(.393) 13.0(.511) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000
DR6-1NB
0.5-1.5 mm²
22-16 AWG
 1/4 16.5(.255) 10.0(.393) 13.0(.511) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000
DRL6-1NB
0.5-1.5 mm²
22-16 AWG
 1/4 6.5(.255) 11.0(.433) 15.0(.590) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000
DR8-1NB
0.5-1.5 mm²
22-16 AWG
 5｜16 8.4(.330) 14.0(.551) 17.0(.699) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000
DR10-1NB
0.5-1.5 mm²
22-16 AWG
 3∣8 10.5(.413) 14.0(.551) 17.0(.699) 5.0(.196) 4.0(.157) 1.6(.062) 0.8(.031)
1000
DR3-2.5NB
1.5-2.5mm²
16-14AWG
 #4 3.2(.125) 6.0(.236) 11.0(.433) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000
DR3.5-2.5NB
1.5-2.5mm²
16-14AWG
 #6 3.7(.145) 6.0(.236) 11.0(.433) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000
DRS4-2.5NB
1.5-2.5mm²
16-14AWG
 #8 4.3(.169) 6.8(.267) 11.6(.456) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000
DR4-2.5NB
1.5-2.5mm²
16-14AWG
 #8 4.3(.169) 8.0(.314) 12.0(.472) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000
DRS5-2.5NB
1.5-2.5mm²
16-14AWG
 #10 5.3(.208) 8.0(.314) 13.5(.531) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000
DR5-2.5NB
1.5-2.5mm²
16-14AWG
 #10 5.3(.208) 10.0(.433) 14.0(.551) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000
DR6-2.5NB
1.5-2.5mm²
16-14AWG
 1/4 6.5(.255) 11.0(.433) 16.0(.629) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000
DR8-2.5NB
1.5-2.5mm²
16-14AWG
 5/16 8.4(.330) 14.0(.551) 17.0(.669) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000
DR10-2.5NB
1.5-2.5mm²
16-14AWG
 3/8 10.5(.413) 15.0(.590) 17.0(.669) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000
DRL10-2.5NB
1.5-2.5mm²
16-14AWG
 3/8 10.5(.413) 18.0(.708) 18.5(.728) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000
DR12-2.5NB
1.5-2.5mm²
16-14AWG
 1/2 13.0(.511) 18.0(.708) 20.0(.787) 5.0(.196) 4.5(.177) 2.3(.091) 0.8(.031)
1000
DR4-6NB
2.5-6mm²
12-10 AWG
 #8 4.3(.169) 8.0(.314) 14.0(.551) 6.0(.236) 6.0(.236) 3.6(.141) 1.0(.039)
1000
DR5-6NB
2.5-6mm²
12-10 AWG
 #10 5.3(.208) 10.0(.393) 15.0(.590) 6.0(.236) 6.0(.236) 3.6(.141) 1.0(.039)
1000
DR6-6NB
2.5-6mm²
12-10 AWG
 1/4 6.5(.255) 11.0(.433) 16.0(.629) 6.0(.236) 6.0(.236) 3.6(.141) 1.0(.039)
1000
DR8-6NB
2.5-6mm²
12-10 AWG
 5/16 8.4(.330) 14.0(.551) 19.0(.748) 6.0(.236) 6.0(.236) 3.6(.141) 1.0(.039)
1000
DR10-6NB
2.5-6mm²
12-10 AWG
 3/8 10.5(.413) 18.0(.708) 21.0(.826) 6.0(.236) 6.0(.236) 3.6(.141) 1.0(.039)
1000
DR12-6NB
2.5-6mm²
12-10 AWG
 1/2 13.0(.511) 18.0(.708) 21.0(.826) 6.0(.236) 6.0(.236) 3.6(.141) 1.0(.039)
1000
DR5-10NB
10mm²
8 AWG
 #10 5.3(.208) 10.0(.393) 16.0(.629) 8.0(.314) 8.0(.314) 4.5(.177) 1.1(.043)
500
DR6-10NB
10mm²
8 AWG
 1/4 6.5(.255) 11.0(.433) 17.0(.669) 8.0(.314) 8.0(.314) 4.5(.177) 1.1(.043)
500
DR8-10NB
10mm²
8 AWG
 5/16 8.4(.330) 14.0(.551) 20.0(.787) 8.0(.314) 8.0(.314) 4.5(.177) 1.1(.043)
500
DR10-10NB
10mm²
8 AWG
 3/8 10.5(.413) 18.0(.708) 21.0(.826) 8.0(.314) 8.0(.314) 4.5(.177) 1.1(.043)
500
DR12-10NB
10mm²
8 AWG
 1/2 13.0(.511) 22.0(.866) 23.0(.905) 8.0(.314) 8.0(.314) 4.5(.177) 1.1(.043)
500
DR14-10NB
10mm²
8 AWG
 9/16 15.0(.590) 22.0(.866) 23.0(.905) 8.0(.314) 8.0(.314) 4.5(.177) 1.1(.043)
500
