Our Products > Fully Insulated Male Quick Disconnects

TYPE2
  • Maximum Electic Rating: 105℃ 300V
    最高溫度: 105℃ 耐壓300V
  • Maximum Electric Current:
    22-16AWG / 0.5-1.5mm2: 10A
    16-14AWG / 1.5-2.5mm2: 15A
    12-10AWG / 4-6.5mm2: 24A
  • Terminal Body: Brass (端子材質: 黃銅)
  • Insulation: Nylon (護套材質: 尼龍)
  • Plating: Tin (表面處理: 鍍錫)


Model No. Insulation Color
護套顏色 		Wire Rang mm²/Awg
適用電線 		Tab Size Dimmension(mm/inch)
主要尺寸 		Q’TY BOX
包裝量

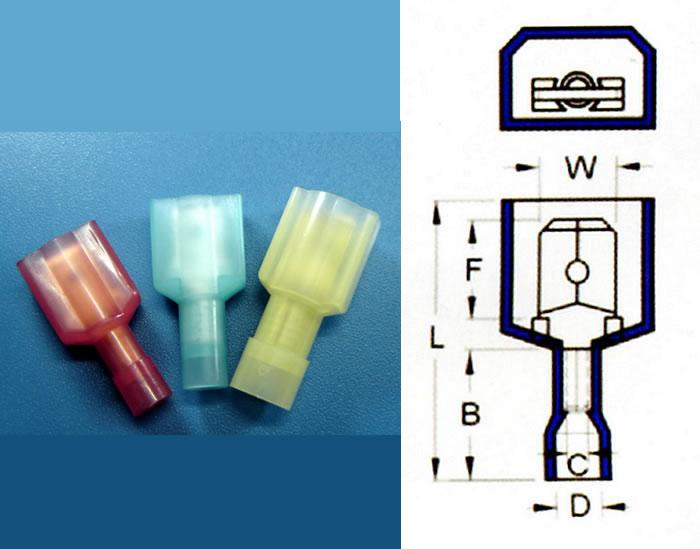

inch mm W F L B D C T
281638FNM-1
Red
0.5-1.5mm²
22-16AWG
 .250*.032 6.35*0.8 6.35(.250) 7.7(.303) 22.5(.886) 10.5(.413) 3.6(.142) 1.7(.067) 0.4(.016)
1000
285638FNM-1
Blue
0.5-2.5mm²
16-14AWG
 .250*.032 6.35*0.8 6.35(.250) 7.7(.303) 22.5(.886) 10.5(.413) 3.6(.142) 2.3(.090) 0.4(.016)
1000
283638FNM-1
Yellow
4-6mm²
12-10AWG
 .250*.032 6.35*0.8 6.35(.250) 7.7(.303) 25.0(.984) 13.0(.512) 6.3(.248) .3.4(.134) 0.4(.016)
1000
